GH2-Z50×65 膜片氣缸
本組氣缸是供石油修井機用氣動執行元件，包括雙作用緩沖式，單作用無緩沖式，以及單作用膜片式，其結構緊湊、體積小、重量輕、工作可靠、使用范圍廣。
關鍵詞：
膜片氣缸
所屬分類：
石油設備專用氣動元件
咨詢熱線：
GH2-Z50×65 膜片氣缸
詳情
一、特點：
本組氣缸是供石油修井機用氣動執行元件，包括雙作用緩沖式，單作用無緩沖式，以及單作用膜片式，其結構緊湊、體積小、重量輕、工作可靠、使用范圍廣。
在無控制狀態下，氣缸狀態在中位。A口進氣，活塞桿伸出24mm。B口進氣，活塞桿縮回24mm。
二、圖形符號：
GH2-Z50×65雙作用緩沖式氣缸
三、型號：
|
說明 |
ＧＨ２雙作用緩沖式氣缸 Ｇ１單作用無緩沖式氣缸 ＣＭ１單作用膜片氣缸 |
Z表示鉸軸安裝 J表示腳架安裝 |
氣缸直徑和行程50*65 |
四、技術參數：
|
型號 |
GH2-Z40×75 |
GH2-Z50×65 |
|
缸徑(mm) |
40 |
50 |
|
行程(mm) |
75 |
65 |
|
最低工作壓力(MPa) |
0.15 |
|
|
泄漏量(Nml/min) |
≤125 |
|
|
最高使用壓力(MPa) |
1.00 |
|
|
工作溫度(℃) |
-25～60（注：-40℃耐低溫產品需特殊定制） |
|
|
|
100 |
|

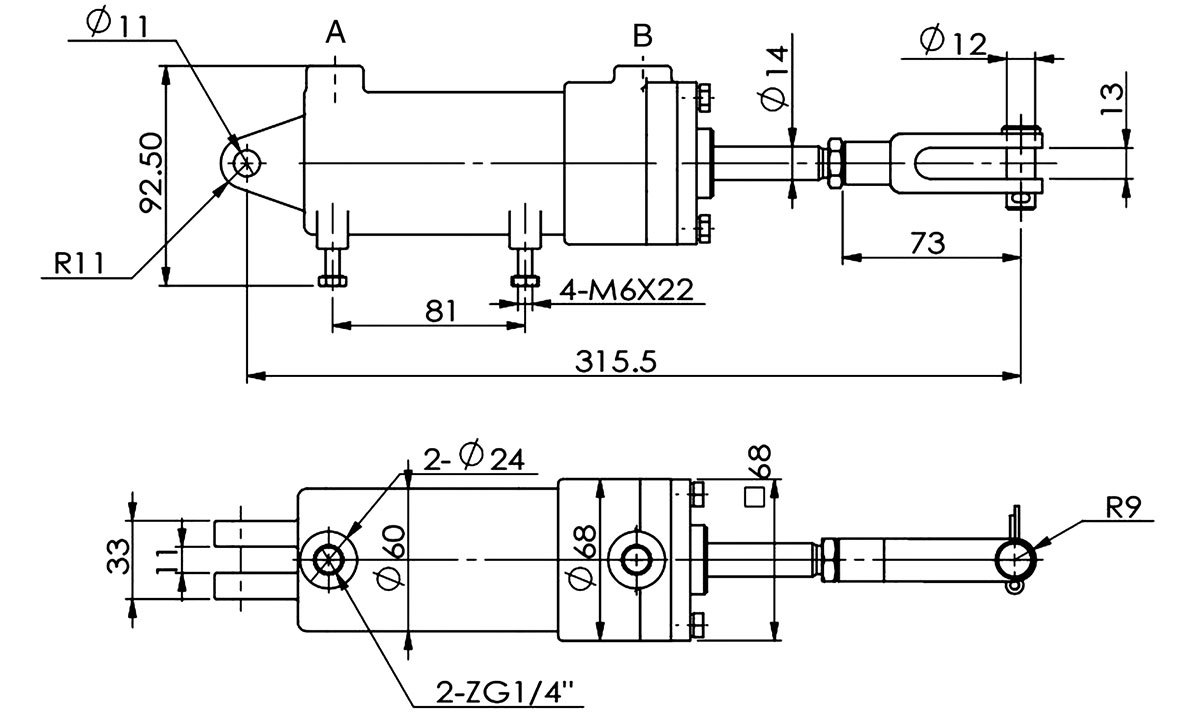

五、外形及安裝尺寸：
